ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

Enfilagens

Tubulares

SISTEMA DE ENFILAGENS

AUTOPERFURANTES

Consiste na execução de furos pela própria coroa ​de perfuração no primeiro tubo seguido pelos ​demais tubos emendados com rosca ​macho/fêmea, acompanhando o contorno da ​seção de escavação de um túnel em toda ​extensão necessária.

São utilizados tubos de aço tipo schedule de 2 ​1/2” a 3”, que serão injetados com calda de ​cimento, utilizando-se válvulas distribuídas ao ​longo do tubo. As enfilagens vão formar um arco ​de proteção mais resistente envolvendo toda a ​seção de escavação do túnel.

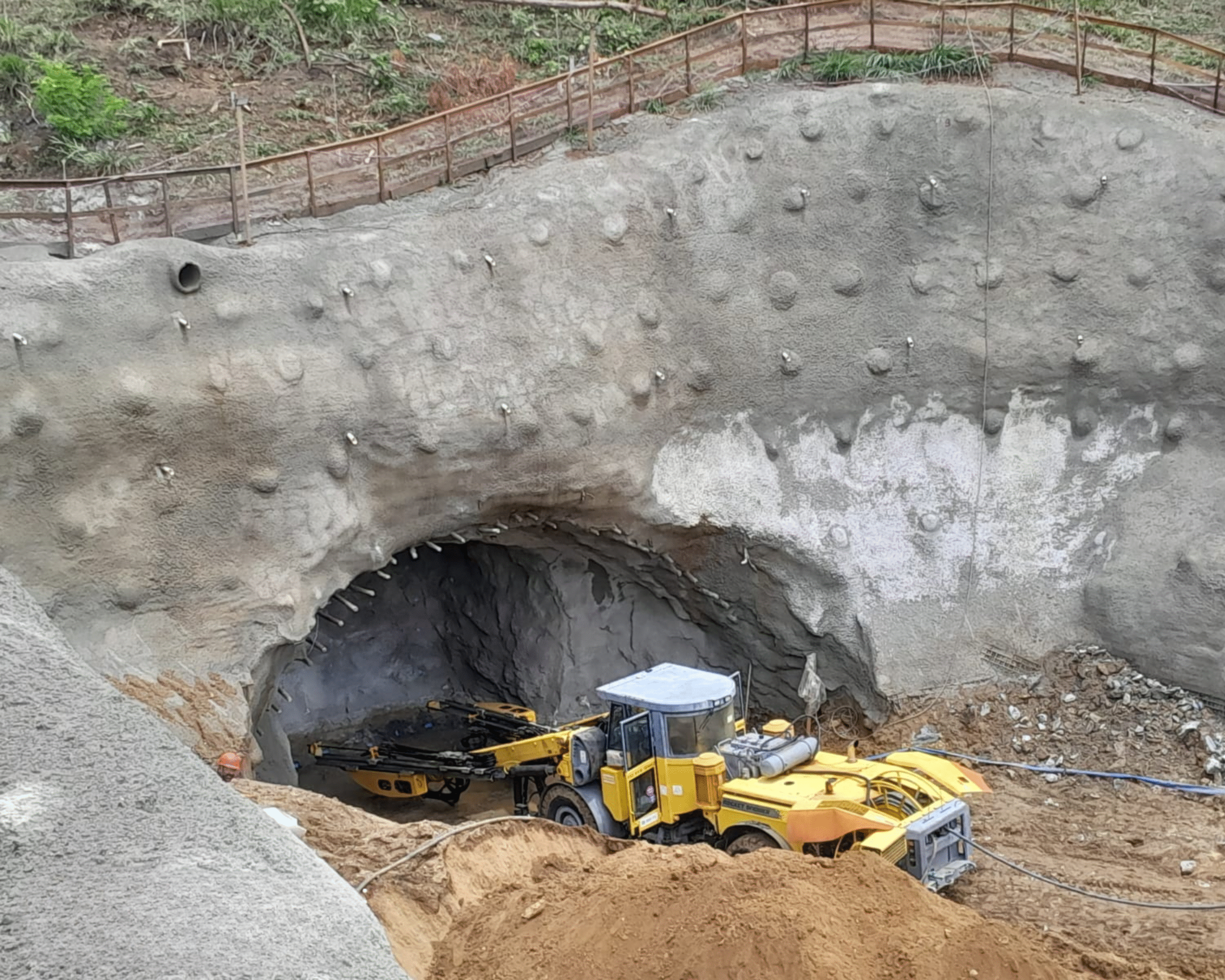

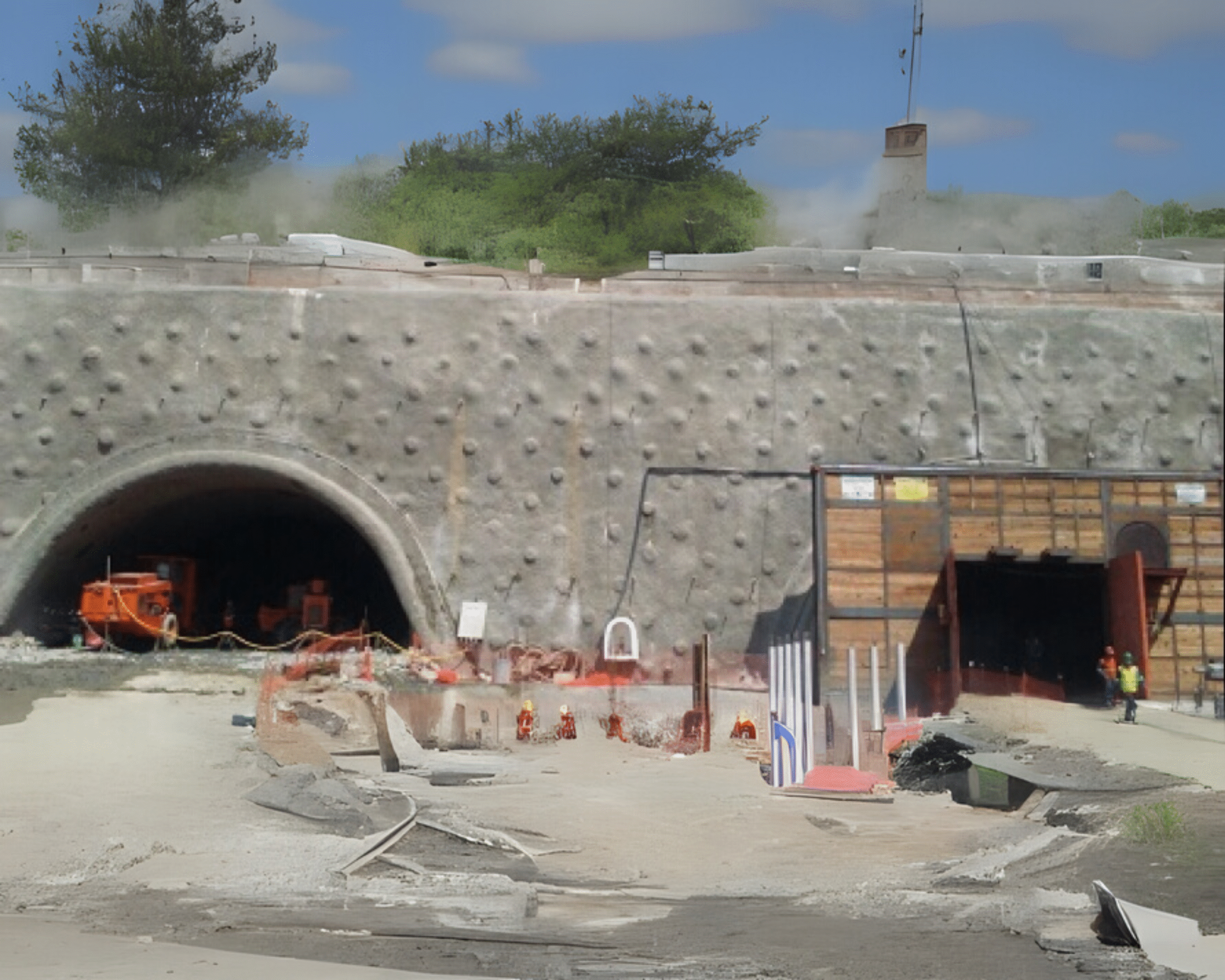

Normalmente, as enfilagens são executadas nos ​trechos iniciais dos túneis, a partir dos emboques, ​garantindo maior estabilidade e suporte ​temporário para os primeiros avanços em ​subterrâneo. São também utilizadas na ​transposição de trechos em zonas de falhas no ​interior do túnel, onde poderão ocorrer maciços ​alterados e uma maior presença de água.

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

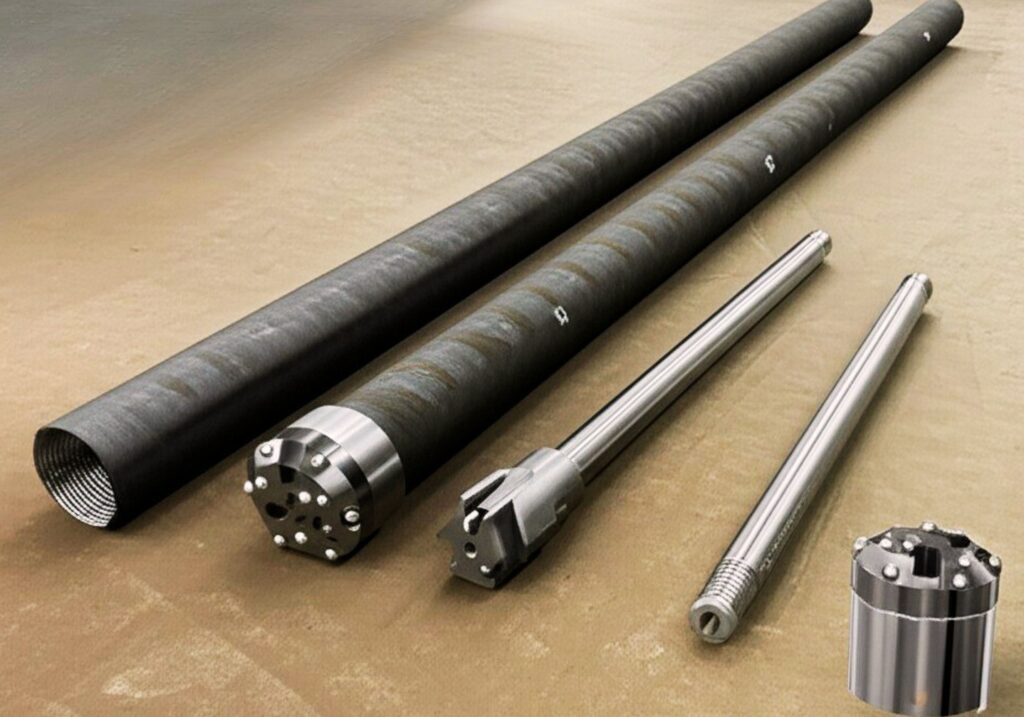

Sistema

Autoperfurante

Desenvolvido sob um novo conceito, ​nossa enfilagem possui um sistema ​inovador. Nossos componentes são ​simples e resistentes, de instalação ​precisa e rápida.

Neste novo sistema não existe o bit ​piloto, a coroa de perfuração está ​permanentemente em contato com o ​material a ser perfurado.

Nossa coroa é fabricada com aço SAE de ​boa resistência mecânica, elevada ​resistência à fadiga e boa ​temperabilidade.

Os botões de tungstênio foram ​desenvolvidos especialmente para ​atender nossas especificações e ​fabricados no Brasil.

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

Tubos

Utilizados

Tubos fabricados em aço carbono de alta ​resistência, podem variar de 2 1/2” a 3” ​que serão convenientemente injetados ​com calda de cimento. Possuem rosca ​macho / fêmea para emendas entre si.

No final da linha de enfilagem é utilizado ​um tubo de PVC fabricado de acordo ​com a norma ABNT NBR-5648.

Utilizamos tanto nos tubos metálicos, ​quanto nos tubos de PVC roscas do tipo ​corda, que facilitam o rosqueamento e a ​limpeza da rosca quando necessário.

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

Tubos

Valvulados

Os tubos valvulados, com válvulas de tecnologia ​exclusiva Roctor, otimizam a eficiência no processo ​de injeção de calda de cimento. Acionadas por um ​obturador hidráulico duplo, a abertura das válvulas ​acontece a partir de 2 bar de pressão, com ​passagem controlada da calda.

Os principais benefícios são: a eficiência, para ​minimizar perdas e assegurar uma injeção ​homogênea; a precisão, que permite controle ​rigoroso do fluxo; e a confiabilidade dos tubos que ​suportam condições rigorosas.

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

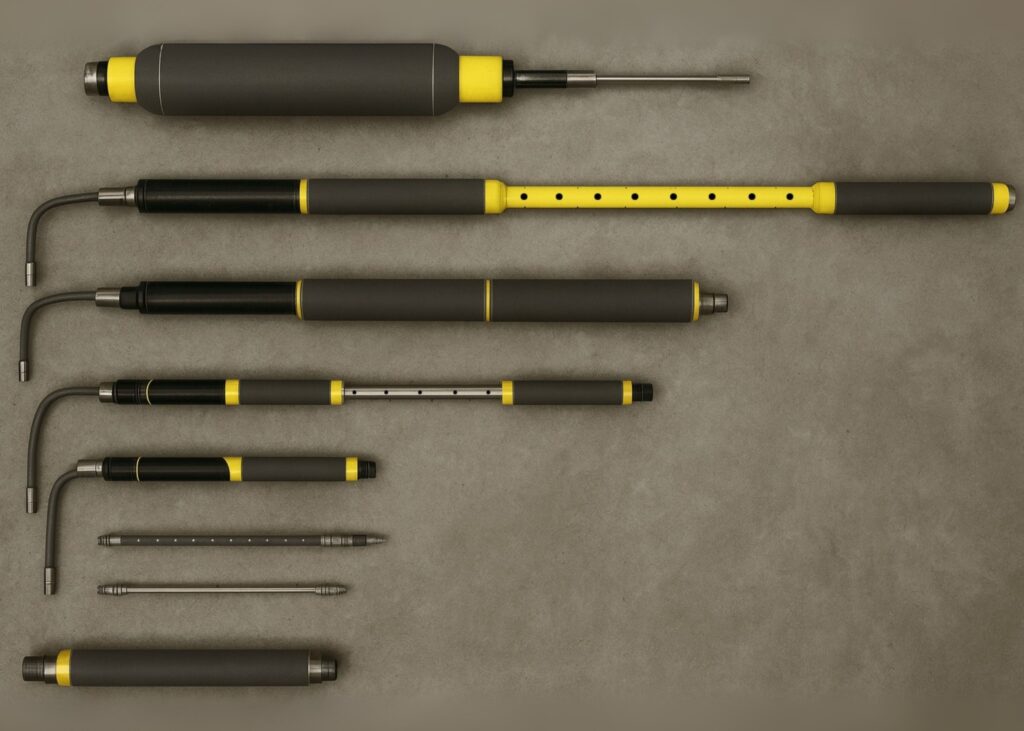

Obturadores

Hidráulicos

Descubra a versatilidade dos nossos ​obturadores hidráulicos. Nossa tecnologia ​permite furos calibrados e vedação eficiente, ​garantindo injeção controlada e segura para ​a maior estabilidade e segurança do solo.

Conte conosco para soluções confiáveis em ​cada projeto.

Nossos dispositivos são projetados para ​preencher os espaços vazios com a injeção ​de fluídos pressurizados, garantindo maior ​precisão na calibração dos furos até o ponto ​de injeção ideal.

Equipados com buchas de borracha que ​vedam a entrada do furo, tornam a injeção ​mais eficaz, mantendo a pressão na área ​alvo.

Para preenchimentos em profundidades ​controladas os obturadores duplos vão ​assegurar resultados excepcionais.

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

Modelos

Obturadores Hidráulicos

SIMPLES

Utilizado para injeção e pressurização de fundo do furo

Série OHS-R1

Para Enfilagem e Micro estacas injetadas

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

Série OHS-R2

Para Ensaio de perDa d’agua

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

Modelos

Obturadores Hidráulicos

DUPLO

Utilizado para injeção e pressurização em setores intermediários.

Série OHD-R1

Para Enfilagem e Micro estacas injetadas

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

Série OHD-R2

Para Ensaio de perDa d’agua

CARACTERÍSTICAS DIMENSIONAIS

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

As principais aplicações dos obturadores são:

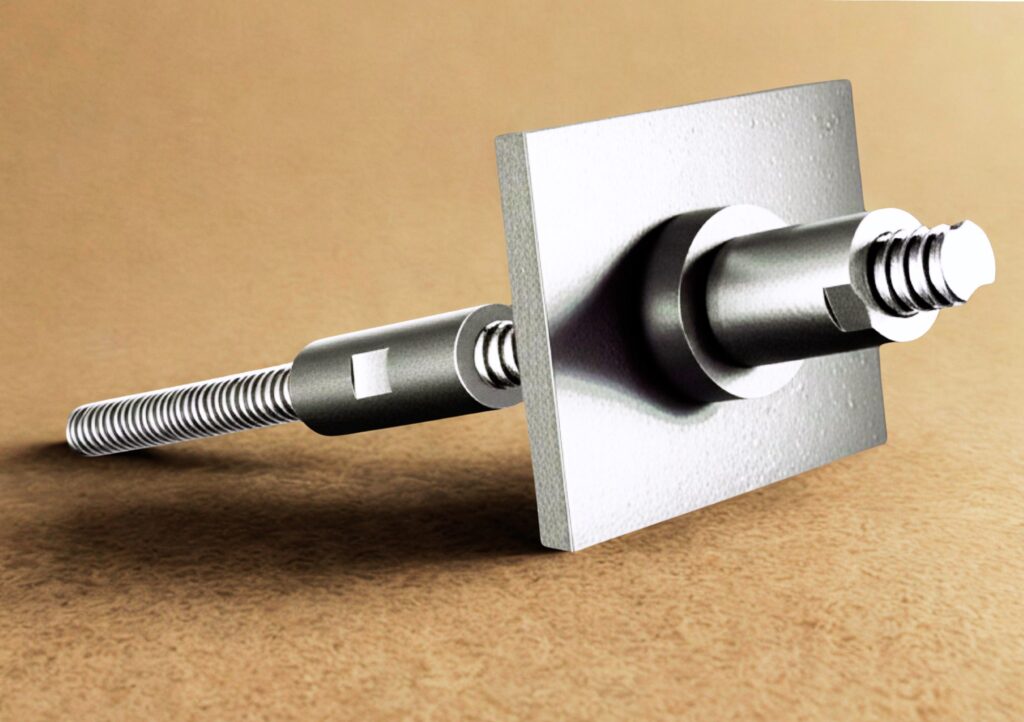

• Tirantes – Preenchimento controlado da bainha e trecho ancorado com injeção de ​calda de cimento através de manchetes

• Enfilagens de túneis N.A.T.M – Preenchimento com calda de cimento para reforço ​do maciço rochoso ou solo

• Micro estaca injetada – Preenchimento com calda de cimento para consolidação da ​estaca junto ao solo

• Ensaio de perda d’agua (Packer test)

• Concretos pré-moldados – Preenchimento de falhas e fraturas em paredes e blocos ​pré-moldados

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

OBTURADOR HIDRÁULICO EM FUNCIONAMENTO

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

Linha de

Produtos para ​Sondagem

ROCTOR - PRODUTOS PARA OBRAS SUBTERRÂNEAS

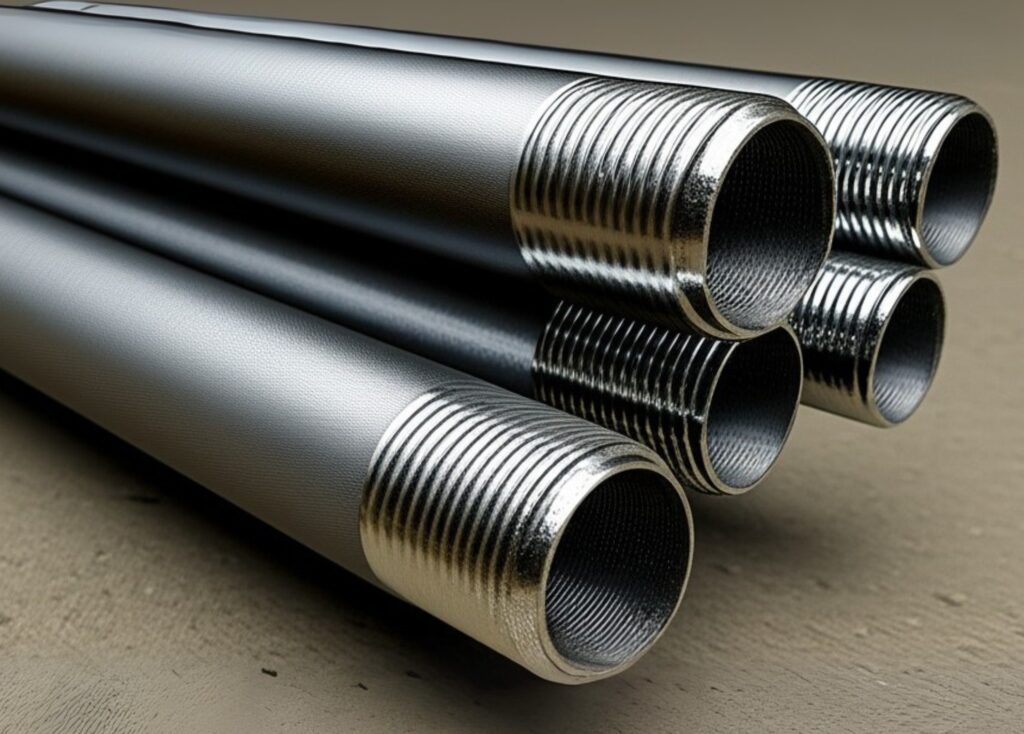

Tubos de ​Revestimento

Os tubos de revestimento ROCTOR ​são produzidos a partir de tubos de ​aço sem costura, conforme o padrão ​Schedule.

Com corpo fabricado em Schedule 40, e ​ponteiras em Schedule 80, são amplamente ​empregados em projetos de estacas. Nossas ​ponteiras são submetidas a um processo de ​tratamento térmico para garantir resistência ​durante as etapas subsequentes de ​montagem.

Trabalhamos também com projetos ​específicos e diferentes padrões de rosca ​para atender à melhor demanda de cada ​projeto.

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

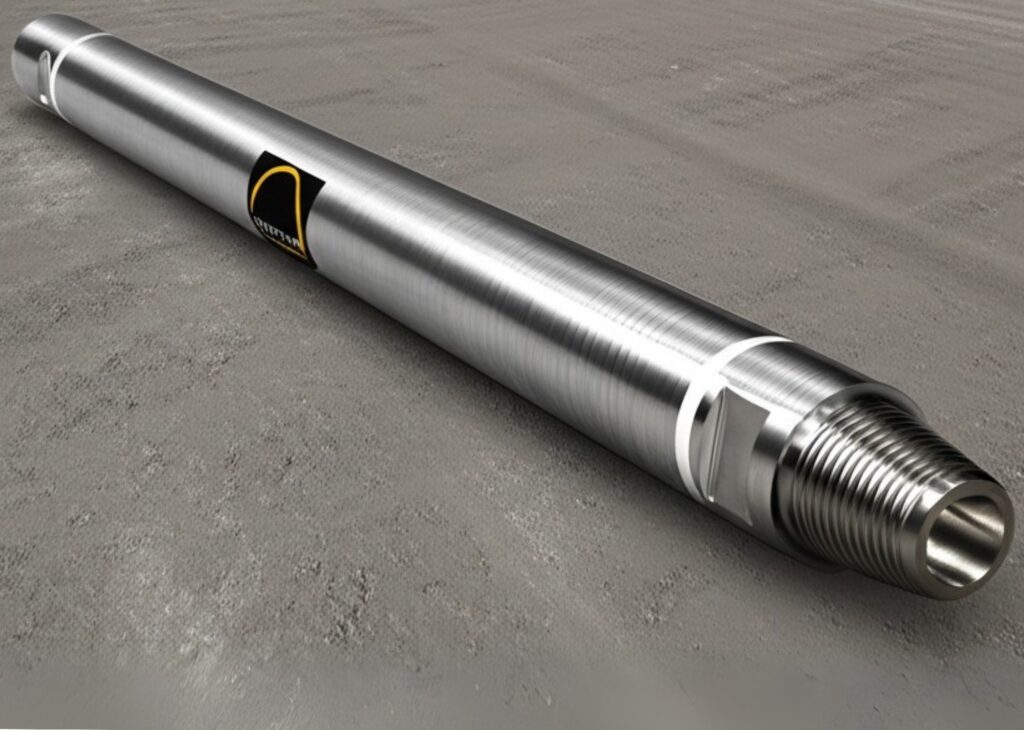

Hastes API

Amplamente empregadas no setor de ​construção civil, em processos de perfuração ​de estacas, tirantes e poços.

As hastes API apresentam formas cônicas e ​são submetidas a tratamentos térmicos para ​garantir elevada resistência ao torque e à ​percussão de martelos. Fabricadas em ​diversos tamanhos, atendem aos padrões API ​REGULAR e API I.F (Internal Flush).

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

ROCTOR - PRODUTOS PARA OBRAS SUBTERRÂNEAS

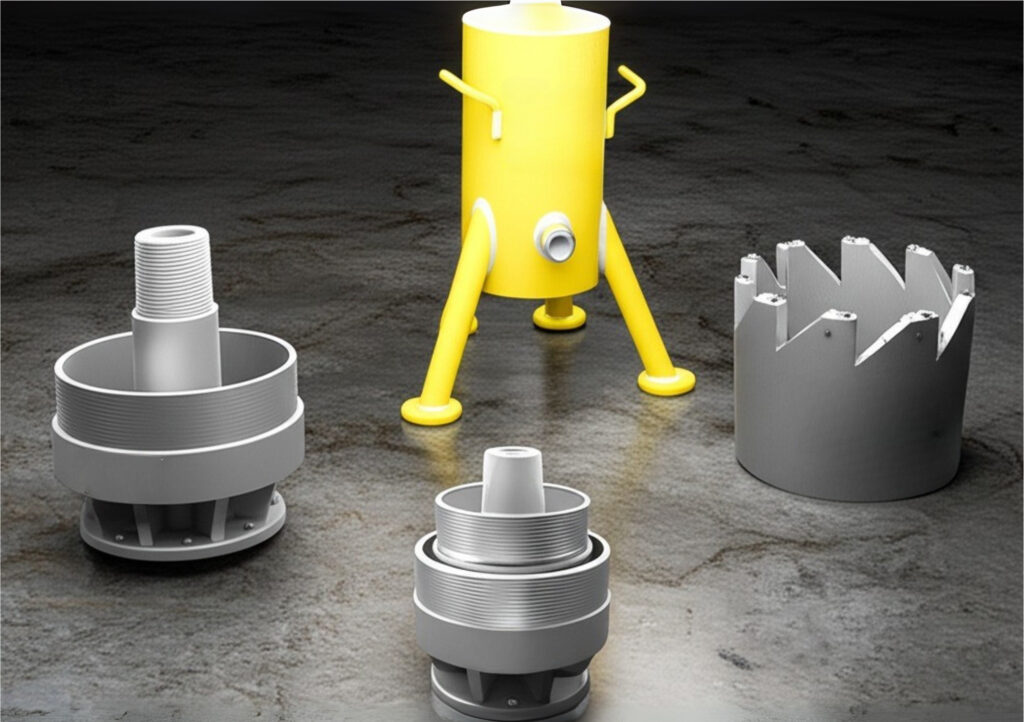

Estabilizador ​de Pressão

Essencial para garantir uma pressão estável e ​precisa em processos de bombeamento com ​bombas de pistão, os estabilizadores de ​pressão controlam as variações de pressão ​causadas pelo movimento intermitente dos ​pistões, assegurando leituras precisas e em ​conformidade com as normas. São utilizados ​tanto em linhas de pressão com calda de ​cimento quanto em linhas com água.

Nos estabilizadores para calda de cimento o ​salva manômetro, dispositivo acoplado ​equipamento tem a função de evitar o ​contato direto da calda de cimento com o ​manômetro e protegendo-o de possíveis ​danos ou obstruções.

Estabilizador de Pressão para calda de ​cimento com salva manômetro incluído

Estabilizador de Pressão para água

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

Sapata de ​Revestimento

Acopladas ao revestimento as sapatas são ​ferramentas cortantes rotativas utilizadas ​para perfurar o solo ou rocha até a ​profundidade desejada, permanecendo no ​fundo do furo e garantindo estabilidade.

Fabricadas em aço de alta resistência com, ​oferecem corte eficiente e precisão, ​minimizando desvios. Compatíveis com ​diversas coroas de perfuração, garantem ​estabilidade e evitam colapsos durante a ​perfuração,

ROCTOR - PRODUTOS PARA CONSTRUÇÕES SUBTERRÂNEAS

Cabeças de ​Revestimento

As cabeças de revestimento são cruciais ​para qualidade da perfuração do solo, pois ​asseguram a integridade dos tubos de ​revestimento.

Instaladas na cabeça do furo, protegem ​contra danos do ambiente externo e ​facilitam a perfuração, mantendo a ​estrutura estável enquanto avança pelo ​solo. Também permitem uma conexão ​segura com tubos, brocas ou dispositivos ​de medição de pressão e fluxo.

Cabeça de Revestimento múltipla

Cabeça de Revestimento simples

Nossa PRODUÇÃO é totalmente nacional. ​contamos com equipamentos modernos de ​Última geração, atendendo todos os ​requisitos de qualidade do mercado.
